二周波超音波洗浄ユニット HG-Dシリーズ [第4世代]
低周波、中間周波、二周波の３モードで脱脂からすすぎまで対応
用途
低周波帯の強い衝撃と中間周波帯の粒子除去、新液置換の特性を併せ持つ製品です。
同一槽で洗浄とすすぎの効果が期待できます。
また、低周波、中間周波、二周波を選択することで、硬い製品から傷つきやすい製品まで柔軟に対応が可能です。
更に、中間周波のみでは減衰してしまう溶剤の場合、二周波を利用することで新液置換を促進し清浄度を高めます。
特長
①駆動方式は電圧制御、DUTY制御の選択が可能。
②スイープ機能は変調幅4段階、周期12段階が可能で、用途に合わせ詳細設定が可能。
③バースト機能は、脱気促進、新液置換に適しています。
④振幅可変機能は、振幅を変化させることで、強力な洗浄効果を発生させます。

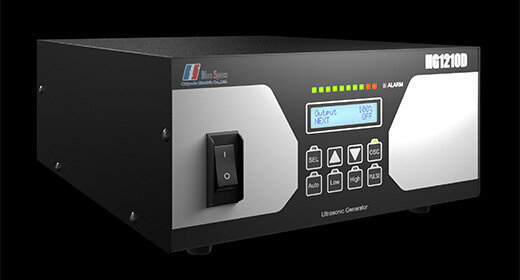

二周波超音波 HG-Dシリーズ 仕様
| 発振機型式 | HG0607D | HG1207D | HG0610D | HG1210D |
|---|---|---|---|---|
| 基本周波数 | 26/70kHz | 35/98kHz | ||
| 出力 | 600W | 1200W | 600W | 1200W |
| 電源 | 単相 AC 200V ±10% 50/60Hz | |||
| 定格電流 | 4A | 7A |
4A |
7A |
| 外形寸法 | W300×D375×H150 | |||
| 重量 | 約6.5㎏ | 約7.5㎏ | 約6.5㎏ | 約7.5㎏ |
振動子仕様
| 振動子型式 | SN0607D | SN1207D | SN0610D | SN1210D |
|---|---|---|---|---|
| 基本周波数 | 26/70kHz | 35/98kHz | ||
| 出力 | 600W | 1200W | 600W | 1200W |
| 外寸（W） | 300 | 400 |
300 |
415 |
| 外寸（D） | 230 | 300 |
220 |
260 |
| 外寸（H） | 90 | 90 |
80 |
80 |
| 材質 | SUS304 | |||
| ブレードホース長 | 1.5m | |||
| ケーブル長 | 5.0m | |||
| 重量 | 約13㎏ | 約23㎏ | 約11㎏ | 約17㎏ |

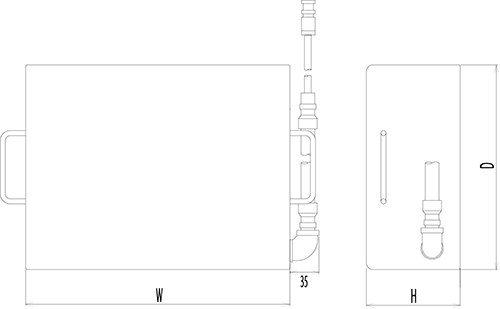

投込型振動子
※フランジ型、底付け型などお客様のご要望に合わせたサイズ・形状の振動子も製作致します。
※上記発振機、振動子寸法には、突起物は含まれておりません。
