中間周波超音波洗浄ユニット HGシリーズ [第4世代]

細かな衝撃で粒子除去、すすぎなどに最適

特長

①駆動方式は電圧制御、DUTY制御の選択が可能。

②スイープ機能は変調幅4段階、周期12段階が可能で、用途に合わせ詳細設定が可能。

③バースト機能は、脱気促進、新液置換に適しています。

④振幅可変機能は、振幅を変化させることで、強力な洗浄効果を発生させます。

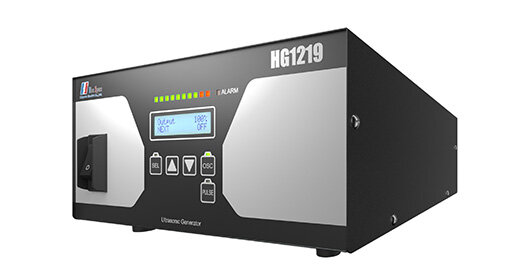

中間周波発振機 HGシリーズ 仕様

発振機型式	HG0607	HG1207	HG0610	HG1210	HG0613	HG1213	HG0619	HG1219
基本周波数	70kHz		100kHz		134kHz		192kHz
出力	600W	1200W	600W	1200W	600W	1200W	600W	1200W
電源	単相 AC 180〜260V　50/60Hz
定格電流	4A	7A	4A	7A	4A	7A	4A	7A
外形寸法	W300×D375×H150
重量	約6.5㎏	約7.5㎏	約6.5㎏	約7.5㎏	約6.5㎏	約7.5㎏	約6.5㎏	約7.5㎏

振動子仕様

振動子型式	SN0607	SN1207	SN0610	SPN1210	SPN0613	SPN1213	SPN0619	SPN1219
基本周波数	70kHz		100kHz		134kHz		192kHz
出力	600W	1200W	600W	1200W	600W	1200W	600W	1200W
外寸（W）	300	400	300	415	300	415	325	440
外寸（D）	230	300	220	260	250	300	235	310
外寸（H）	90	90	80	80	90	90	70	70
材質	SUS304
ブレードホース長	1.5m
ケーブル長	5.0m
重量	約13㎏	約23㎏	約11㎏	約17㎏	約11㎏	約17㎏	約10㎏	約19㎏

※フランジ型、底付け型などお客様のご要望に合わせたサイズ・形状の振動子も製作致します。
※上記発振機、振動子寸法には、突起物は含まれておりません。
