低周波超音波洗浄機GPシリーズ
低周波の特長である長い波長から発生する強力な真空気泡を発生させ、加工後の頑固な油汚れや切粉を除去。自動追尾と定出力回路による安定した出力を実現し、また、スイープ機能の詳細設定、出力状態のモニタリング機能を搭載したお客様の使い勝手を追求した超音波発振機です。
詳細な設定機能と出力状態をデジタル表示で
様々なワークの条件出しや洗浄状況の管理に最適です
主な用途
[電子及び半導体工業]
IC、プリント基板、ダイオード、コンデンサー、バリスタ、フェライト、シャドウマスク、電子管部品、マグネットハードディスク、光学プリズム、磁気ヘッド、フロッピーディスク、フォトマスク、水晶、液晶ガラス、リードフレーム、ウエハ、トレー 他
主な特徴
自動追尾機能
当社独自の自動追尾回路により、液体・液温・液深の影響を軽減させ、自動的に環境の変化に対応し最適な洗浄が行えます。
定出力回路
液温・液深変化やワーク投入による負荷の変動から出力の安定化をはかるため、位相制御・クローズドループ方式を採用。
常時スイープ機能
様々な洗浄条件に対応するため、常時スイープを採用し4段階のスイープ幅、3段階のスイープ速度が選択可能。
パルス発振機能
間欠照射を行う事で、超音波の横振動により停滞した気泡を浮上させ除去、また汚染液と新液の置換を促進。
モニタリング機能
デジタル表示により超音波の発振状態の管理が容易になりました。
その他オプション
外部発振オンオフを標準装備、オプションとして外部出力調整機能、同期発振機能、RS-485にも対応可能。
仕様
発振機・標準振動子仕様
発振機型式 | GP0602 | GP1202 | GP0604 | GP0604 |
---|---|---|---|---|
基本周波数 | 26kHz | 35kHz | ||
出力 | 600W | 1200W | 600W | 1200W |
電源 | AC200V,φ1 50/60Hz | |||
定格電流 | 6A | 12A | 6A | 12A |
外寸 | W320×D420×H153mm | |||
重量 | 約10㎏ | 約12㎏ | 約10㎏ | 約12㎏ |

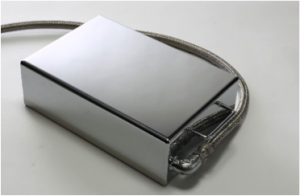

投げ込み型振動子
振動子型式 | TN0602 | TN1202 | TN0604 | TN1204 |
---|---|---|---|---|
外寸(W) | 300mm | 365mm | 300mm | 365mm |
外寸(D) | 200mm | 310mm | 200mm | 310mm |
外寸(H) | 90mm | 90mm | 90mm | 90mm |
材質 | SUS304 | |||
重量 | 約11㎏ | 約21㎏ | 約9㎏ | 約16㎏ |
フランジ型振動子
振動子型式 | TF0602 | TF1202 | TF0604 | TF1204 |
---|---|---|---|---|
外寸(W) | 346mm | 412mm | 346mm | 412mm |
外寸(D) | 238mm | 360mm | 238mm | 360mm |
外寸(H) | 100mm | 100mm | 100mm | 100mm |
材質 | SUS304 | |||
重量 | 約8㎏ | 約15㎏ | 約6㎏ | 約10㎏ |
※上記以外の振動子につきましては、お問い合わせ下さい。
オプション

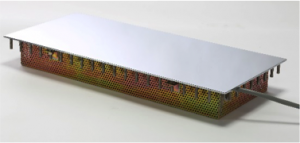

底付け型振動子
※お客様の用途、ご使用方法に合わせ様々な形状の振動子を製作しております。
