低周波タイプ超音波洗浄ユニット DGシリーズ [第4世代]
強力な衝撃を発生させ、油分など頑固な汚れを洗浄
用途
低周波帯の特徴は、強力な衝撃にあります。油やバフ粉除去などの頑固な汚れに適しています。
26kHzは大きな波形で約１４㎜間隔で強い衝撃、弱い箇所が発生します。35kHzも同様に強力な衝撃を発生させるものの、若干26kHzより弱く、ガラス、銅、アルミニウムなどの傷つきやすい製品に使用します。
但し、溶剤系洗浄剤の場合、溶存気体量が多く減衰しやすことから、傷つきやすい製品でも低周波を使用する場合があります。
特長
①駆動方式は電圧制御、DUTY制御の選択が可能。
②自動追尾は、イニシャライズ機能で簡単に調整が可能。
③スイープ機能は変調幅4段階、周期12段階が可能で、用途に合わせ詳細設定が可能。
④バースト機能は、脱気促進、新液置換に適しています。
⑤振幅可変機能は、振幅を変化させることで、強力な洗浄効果を発生させます。

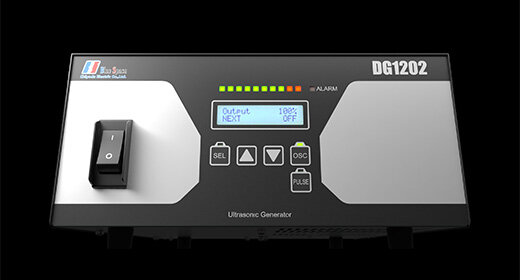

低周波超音波発振機 DGシリーズ 仕様
| 発振機型式 | DG0602 | DG1202 | DG0604 | DG1204 |
|---|---|---|---|---|
| 基本周波数 | 26kHz | 35kHz | ||
| 出力 | 600W | 1200W | 600W | 1200W |
| 電源 | 単相 AC 180〜260V 50/60Hz | |||
| 定格電流 | 4A | 7A |
4A |
7A |
| 外形寸法 | W300×D375×H150 | |||
| 重量 | 約6.5㎏ | 約7.5㎏ | 約6.5㎏ | 約7.5㎏ |
振動子仕様
| 振動子型式 | SN0602 | SN1202 | SN0604 | SN1204 |
|---|---|---|---|---|
| 基本周波数 | 26kHz | 35kHz | ||
| 出力 | 600W | 1200W | 600W | 1200W |
| 外寸（W） | 300 | 365 |
300 |
365 |
| 外寸（D） | 200 | 310 |
200 |
310 |
| 外寸（H） | 90 | 90 |
90 |
90 |
| 材質 | SUS304 | |||
| ブレードホース長 | 1.5m | |||
| ケーブル長 | 5.0m | |||
| 重量 | 約11㎏ | 約21㎏ | 約9㎏ | 約16㎏ |
投込型振動子
| 振動子型式 | SF0602 | SF1202 | SF0604 | SF1204 |
|---|---|---|---|---|
| 基本周波数 | 26kHz | 35kHz | ||
| 出力 | 600W | 1200W | 600W | 1200W |
| 外寸（Ｗ） | 346 | 412 | 346 | 412 |
| 外寸（Ｄ） | 238 | 360 | 238 | 360 |
| 外寸（Ｈ） | 100 | 100 | 100 | 100 |
| 材質 | SUS304 | |||
| ケーブル長 | 5.0m | |||
| 重量 | 約8㎏ | 約15㎏ | 約6㎏ | 約10㎏ |

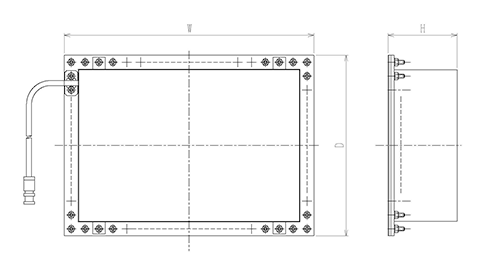

フランジ型振動子
※フランジ型、底付け型などお客様のご要望に合わせたサイズ・形状の振動子も製作致します。
※上記発振機、振動子寸法には、突起物は含まれておりません。
